X09_GPIO

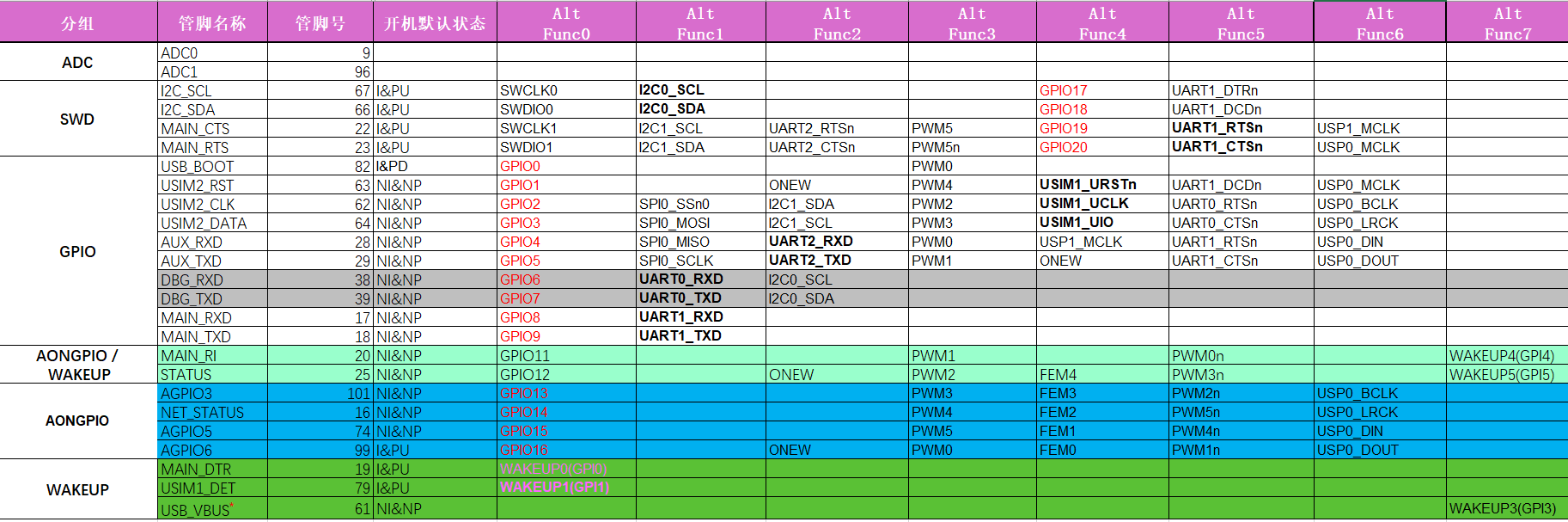

X09_GPIO_Table¶

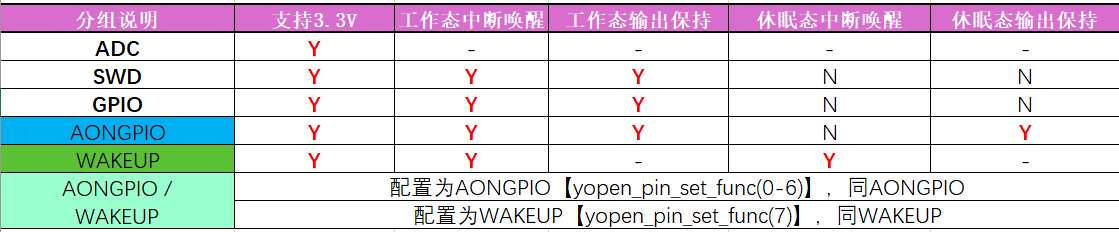

分组说明¶

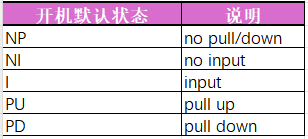

默认状态说明¶
特殊管脚说明¶
- 1、
GPIO0-GPIO9、GPIO17-GPIO20休眠状态下无法保持电平状态，不建议作为GPIO功能使用。 - 2、模块
61管脚(USB_VBUS)驱动能力弱，不可作为其他功能使用。 - 3、AONGPIO分组，在上电或者RESET时可能存在1ms左右异常高电平，可通过下拉10K电阻消除。
- 4、WAKEUP管脚配置为上拉时，测量电压1.8V左右，极端情况下会到1.3V。
- 5、PWM5/PWM5n功能，被内部占用，包含PWM5、PWM5n功能的管脚不可作为PWM功能使用。
