dump文件系统¶

目标¶

从模块中dump文件系统镜像，然后通过工具解析镜像

1.准备flashtools工具，用于dump文件系统镜像

2.准备EPAT工具，用于解析文件系统镜像

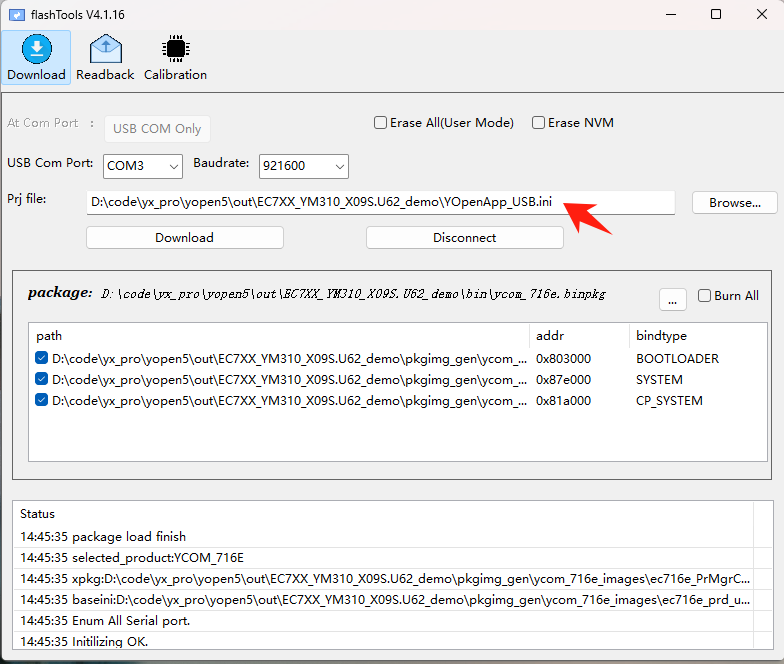

1.打开flashtools工具

选择和模块固件一样的版本，保证配置文件中文件系统分区匹配

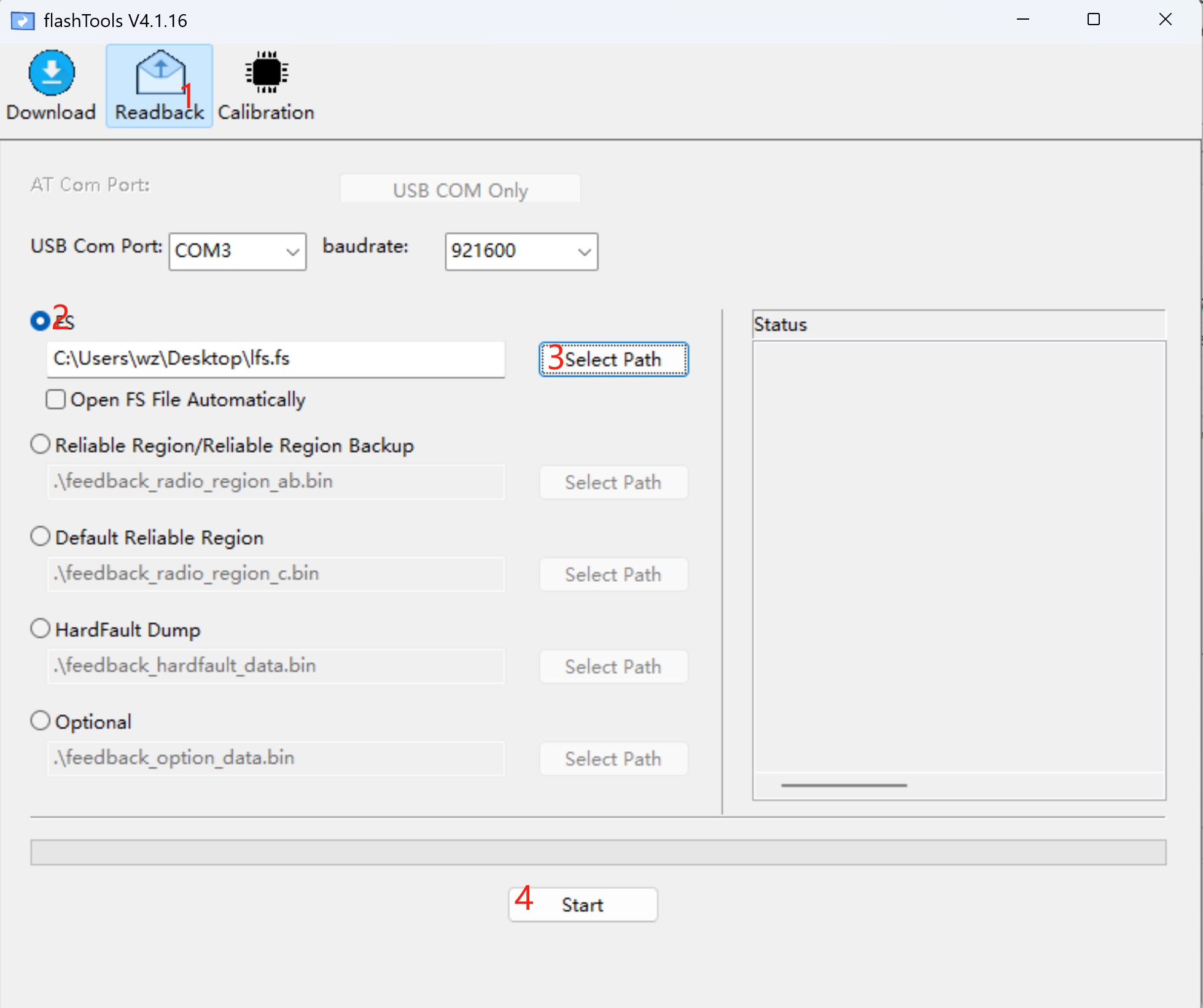

2.选择菜单栏readback，勾选FS，修改保存路径lfs.fs，然后和下载固件一样，按住boot键重启模块，点击start按钮开始dump

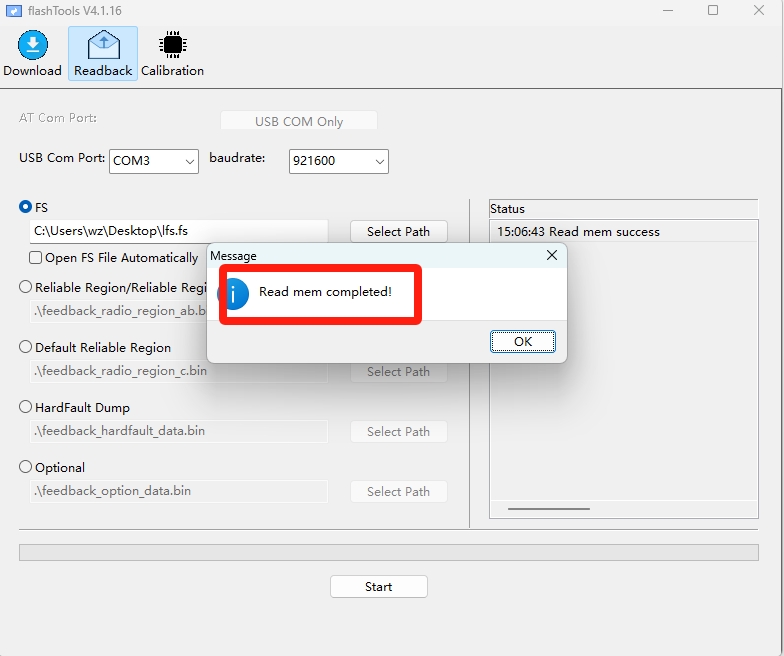

3.dump结束

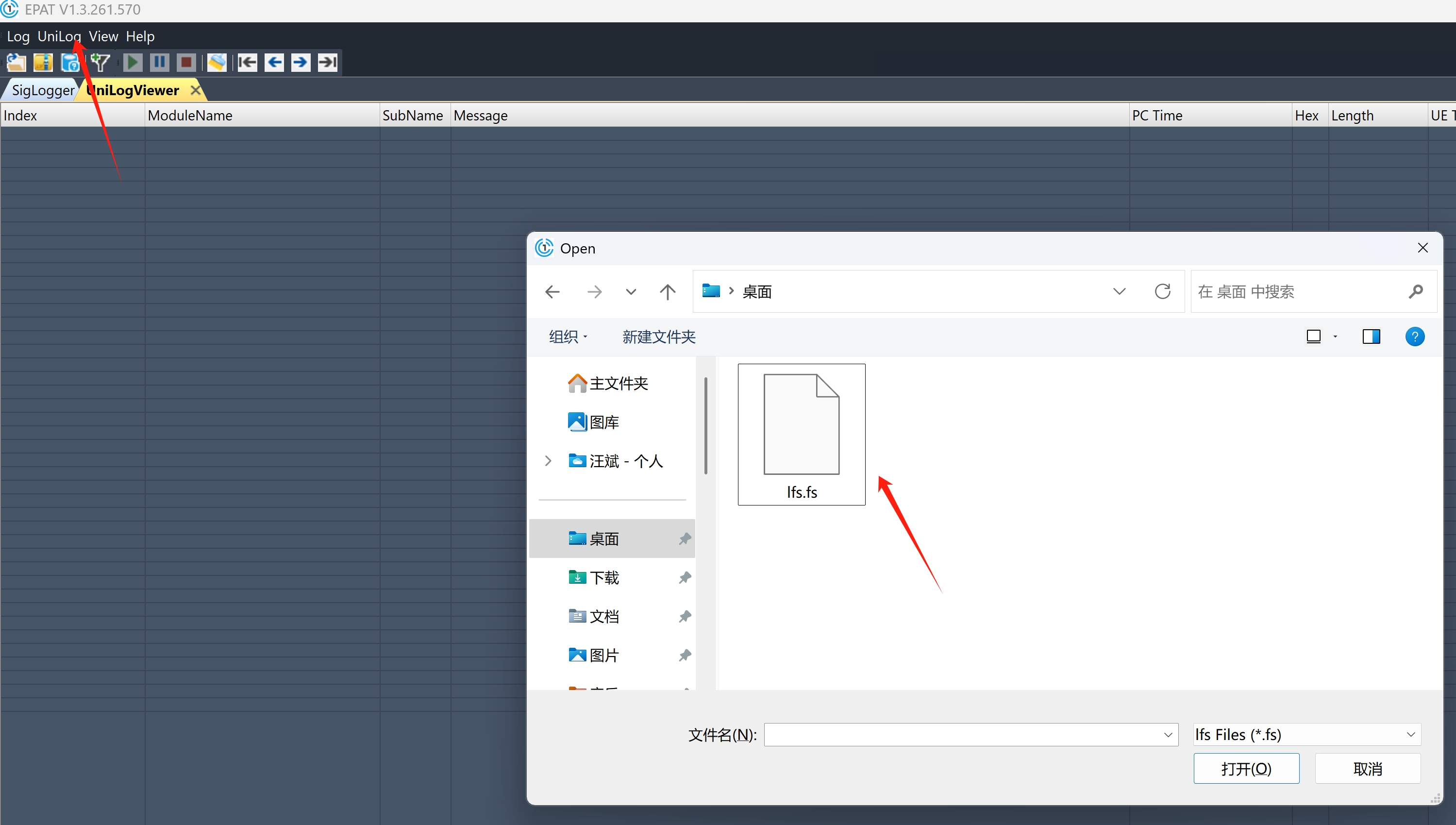

1.打开EPAT工具，如下所示，选择本地文件

2.导入镜像文件

菜单栏unilog->open fs加载文件系统镜像

3.菜单栏unilog->open fs加载文件系统镜像工具右侧会显示文件列表

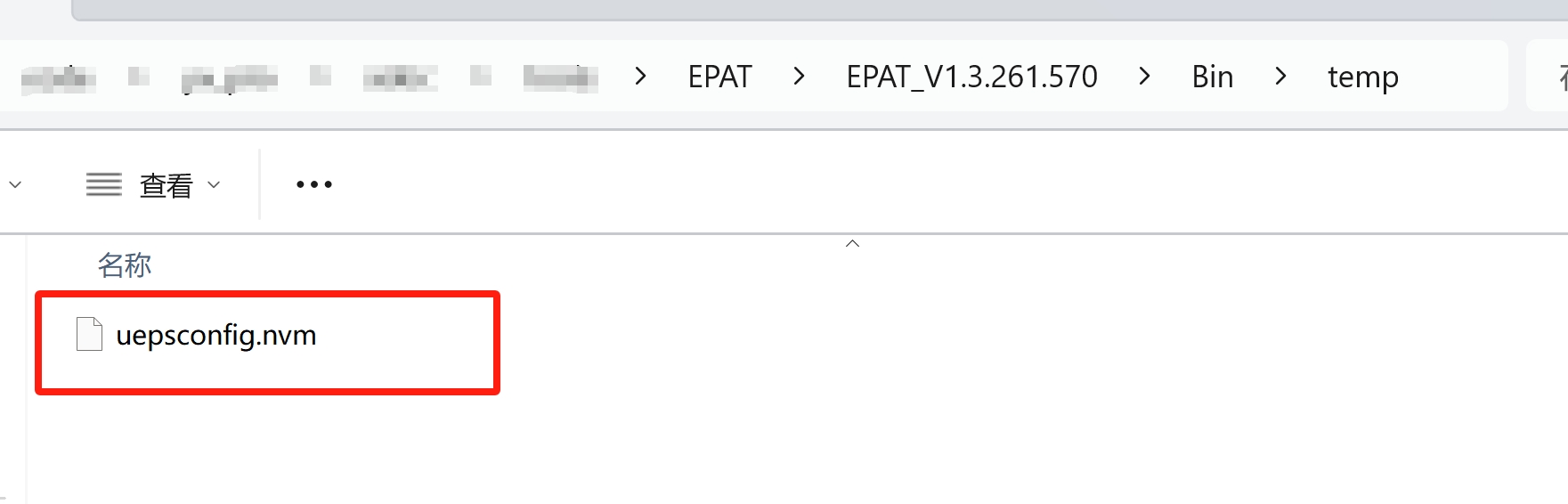

4.文件列表，选择对应的文件名，双击，会在工具目录下解析出对应的文件
