MODBUS应用

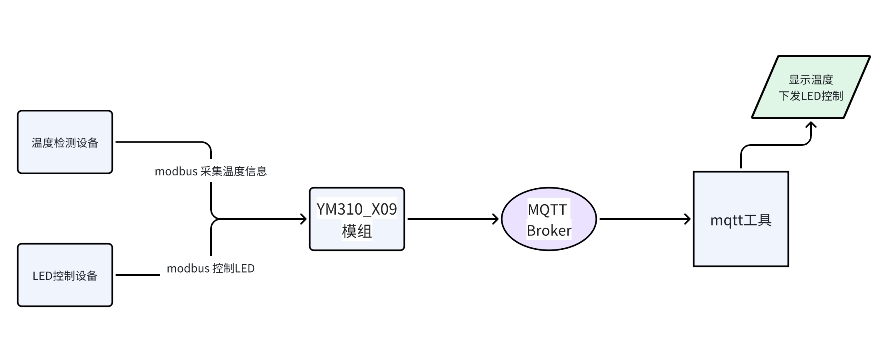

系统框图

准备工作

1. modbus slave工具， 用于模拟温度检测设备和LED控制设备

2. https://testclient-cloud.mqtt.cool/ 在线MQTT工具，用于显示温度和下发LCD控制指令

固件编译

.\build.bat YM310_X09S.U62 mqtt_modbus

环境搭建

运行modbus slave工具

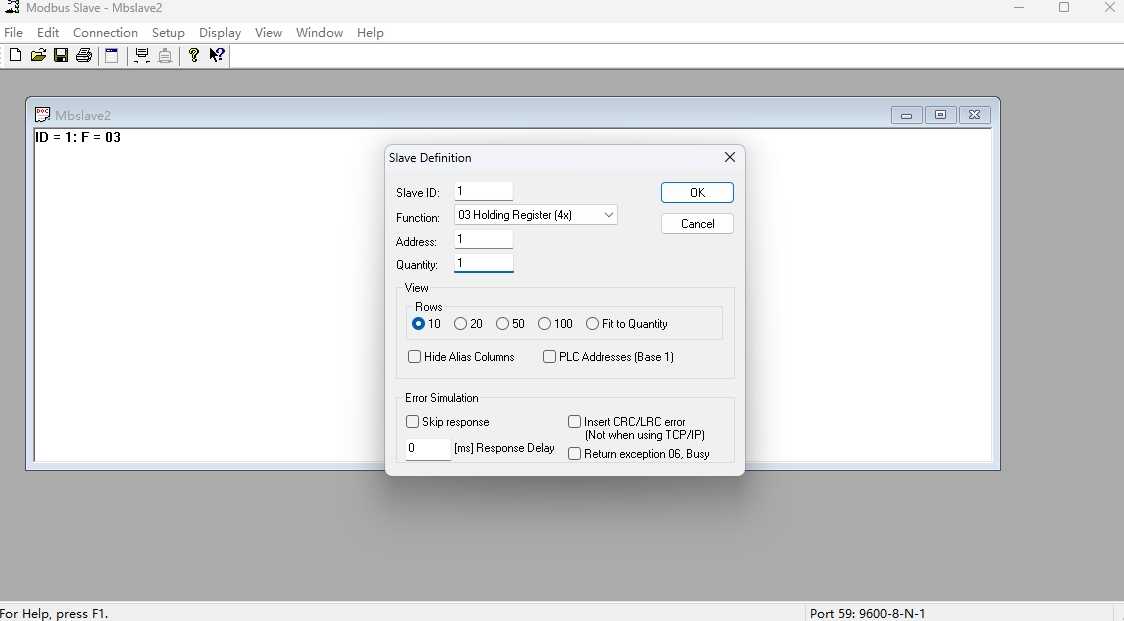

创建LED控制设备 file->new 然后右击选择slave definition 配置参数

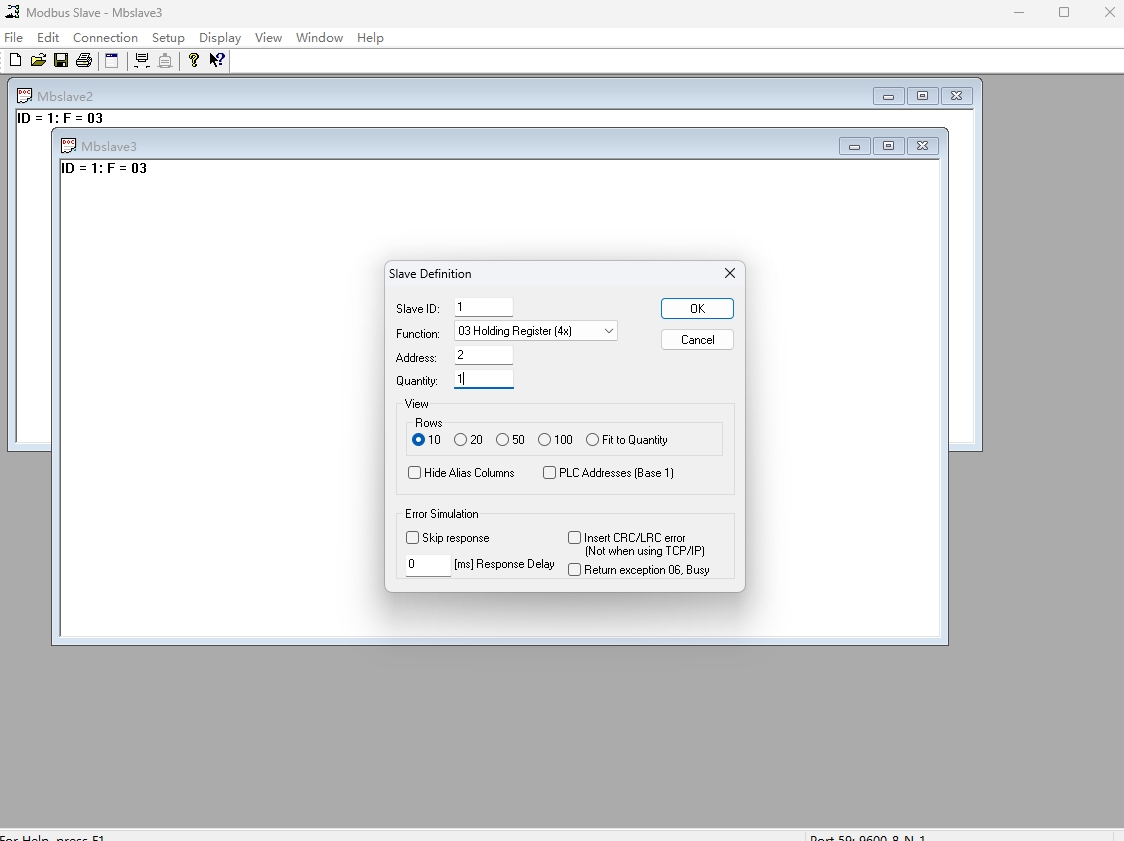

创建temperature采集设备 file->new 然后右击选择slave definition 配置参数

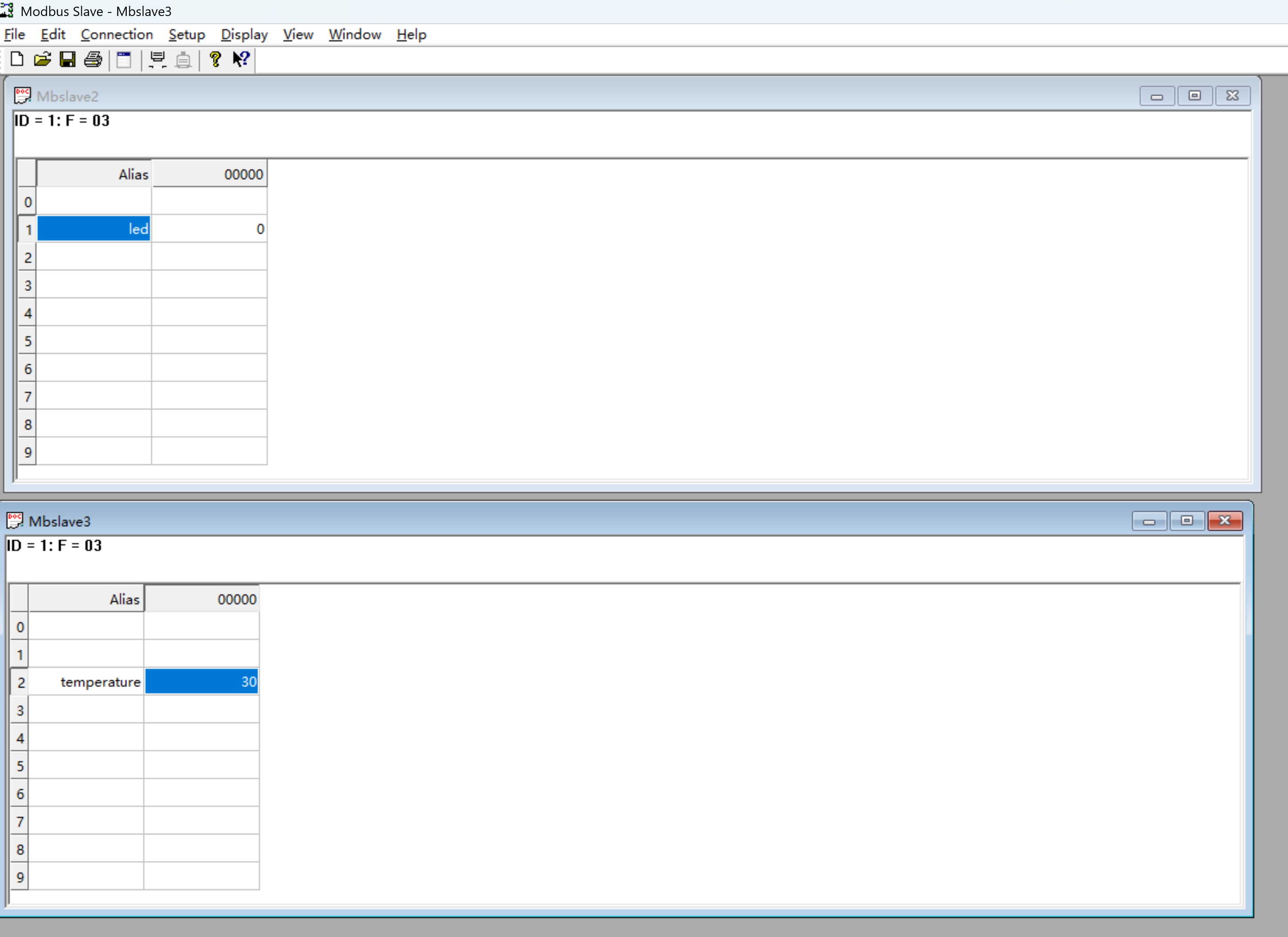

window->tile显示数据内容，感觉修改ALias名称为LED和temperature，temperature对应的值改成30， 便于调试

EPAT log显示如下

运行mqtt在线工具

浏览器打开https://testclient-cloud.mqtt.cool/

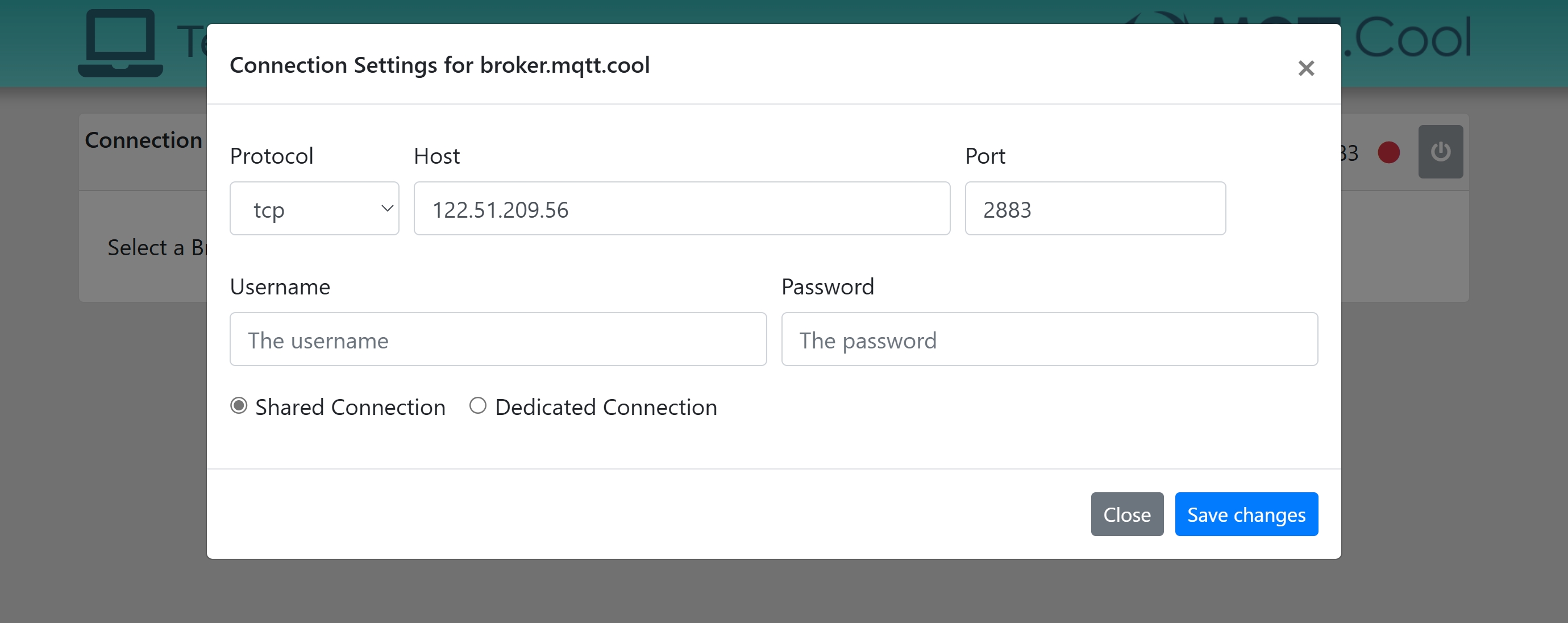

设置服务器和端口号, 点击save changes, 点击connect

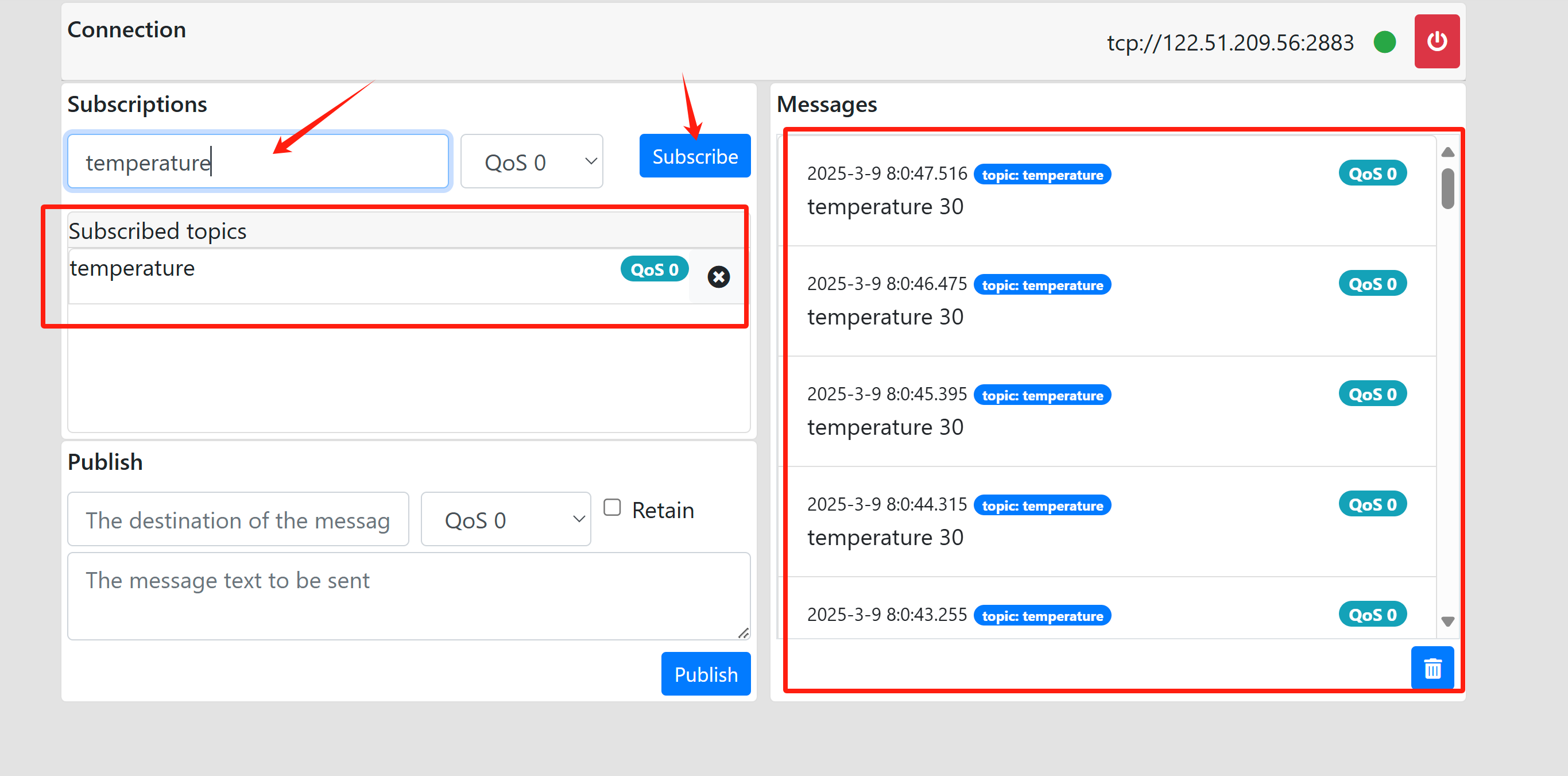

添加主题temperature， 然后就可以显示温度信息

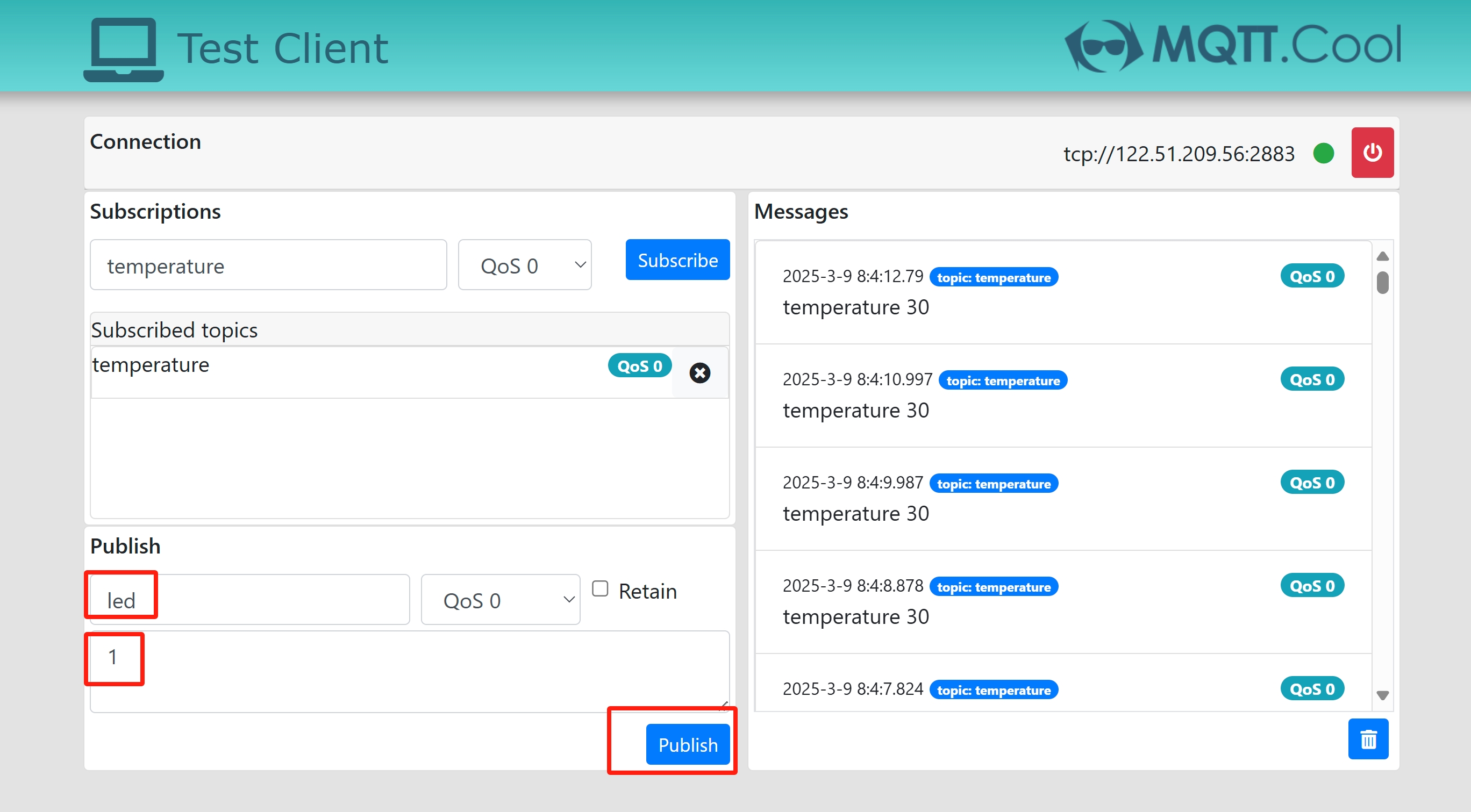

向主题led发送控制命令

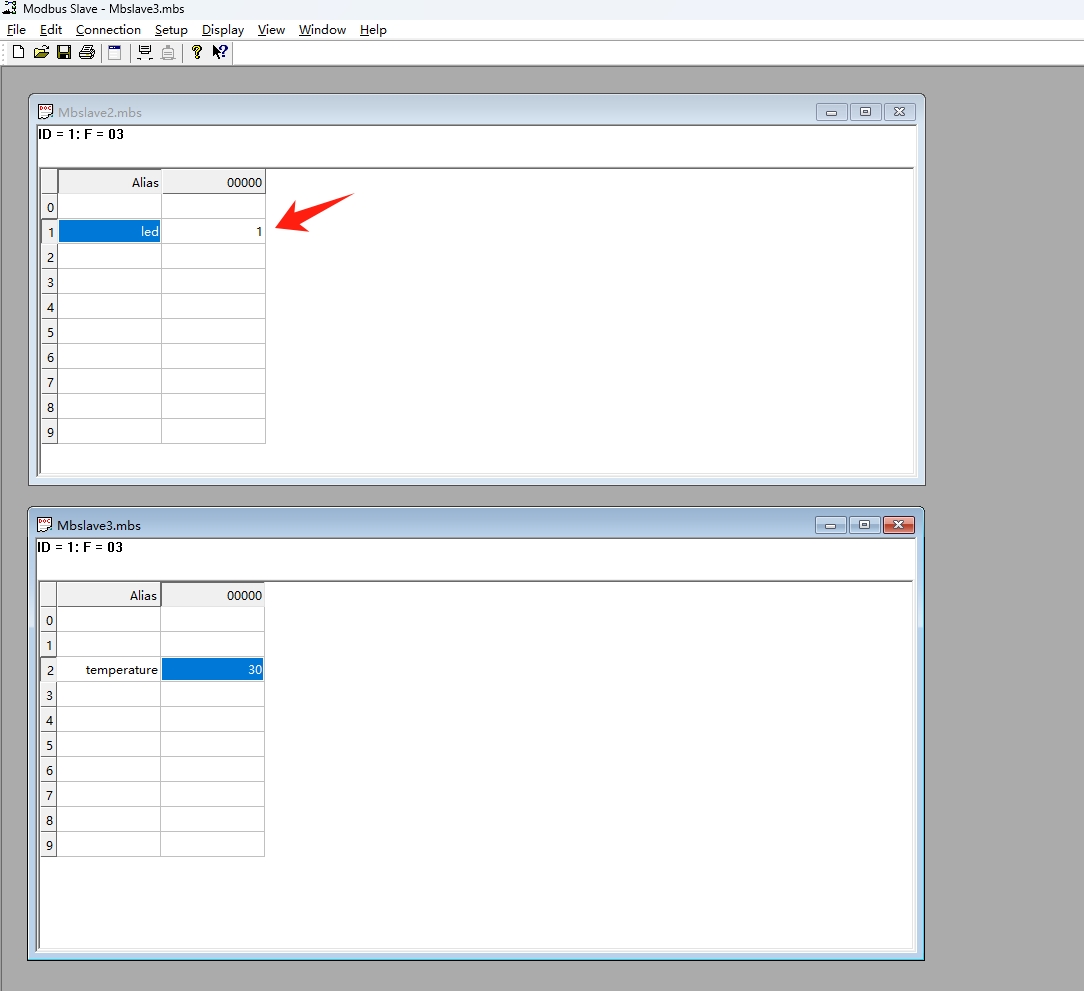

收到led指令后， modbus slave的led值就会变1
