软件异常分析工具Trace32使用指南¶
本文档介绍了当程序死机时使用Trace32分析的方法。
Trace32安装¶
导入死机现场¶
Yopen：软件设置yopen_debug_set_fault_action(YOPEN_EXCEP_OPTION_DUMP_FLASH_EPAT_LOOP).运行异常时EPAT自动打开RamDump对话框
AT：设置AT*EXASSERT=1，出现异常EPAT会自动打开RamDump对话框
-

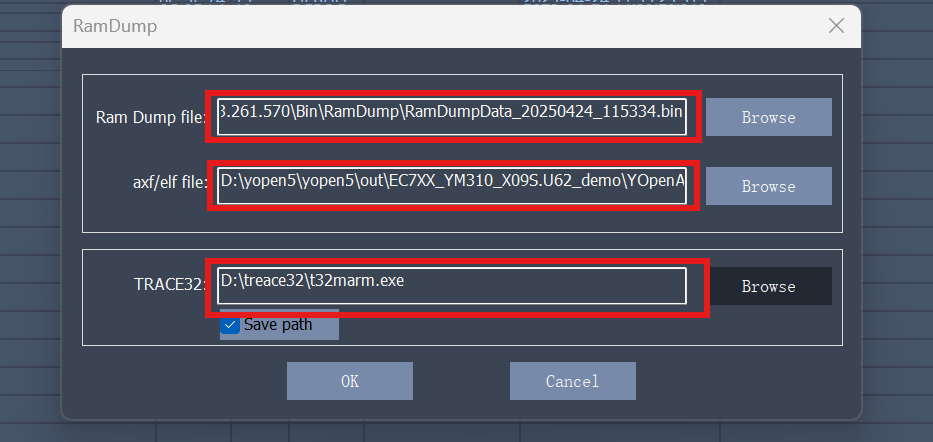

RAM DUMP FILE:默认情况下设备发生错误时生成的 Dump 文件在工具当前目录
bin/Ramdump下 -
axf/elf file:位于设备当前下载的固件文件中
-
TRACE32:选择trace32程序路径
-
配置完成后点击ok，跳转到死机问题现场
-

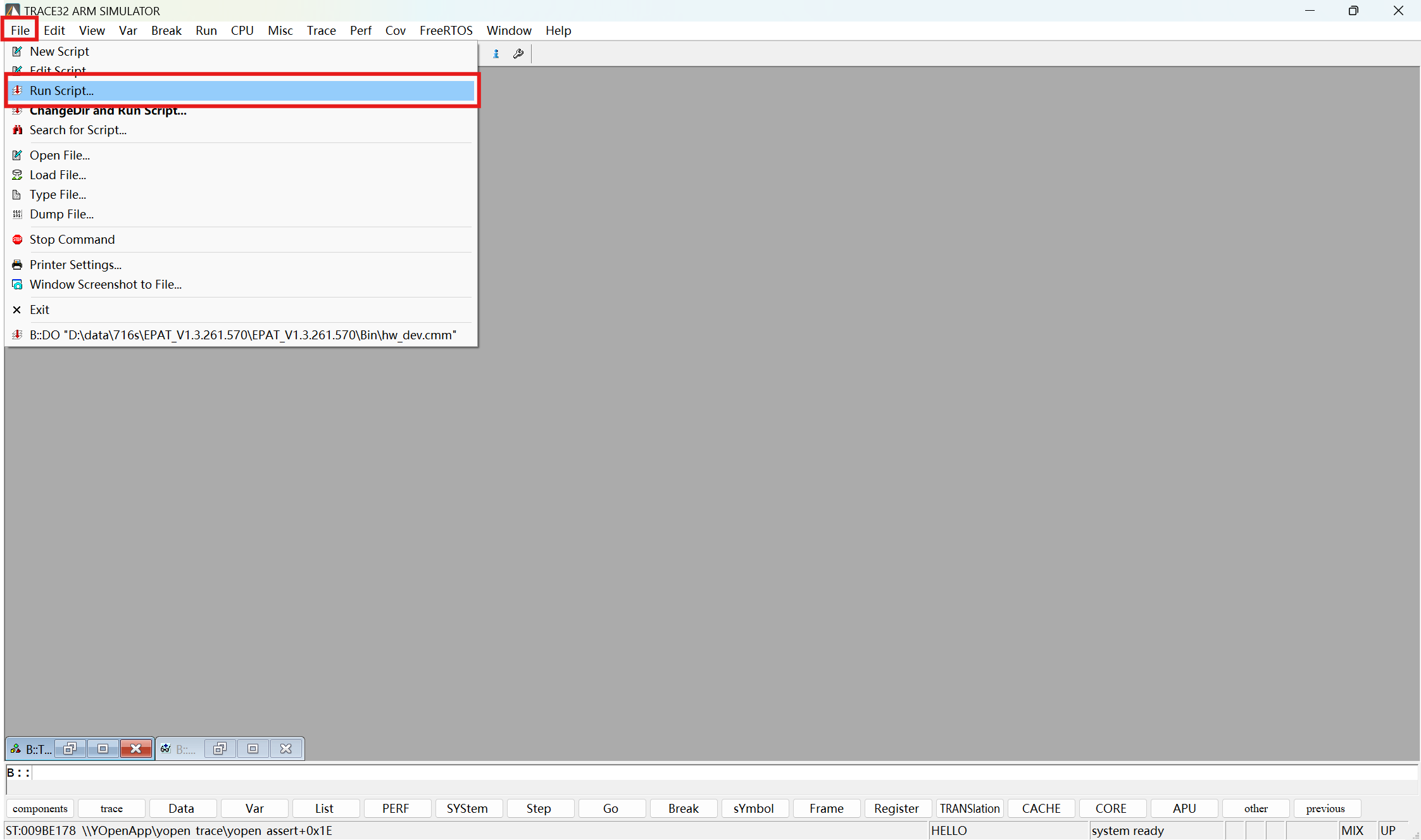

如果trace32加载出现错误，选择手动导入，通过
File->Run Script...打开位于EPAT文件夹的bin/hw_dev.cmm
导入文件之后会显示如下界面:
常见死机问题分析¶
常见死机原因以及具体分析步骤参考Yopen进阶篇死机问题分析
trace32基础使用¶
检查任务列表¶

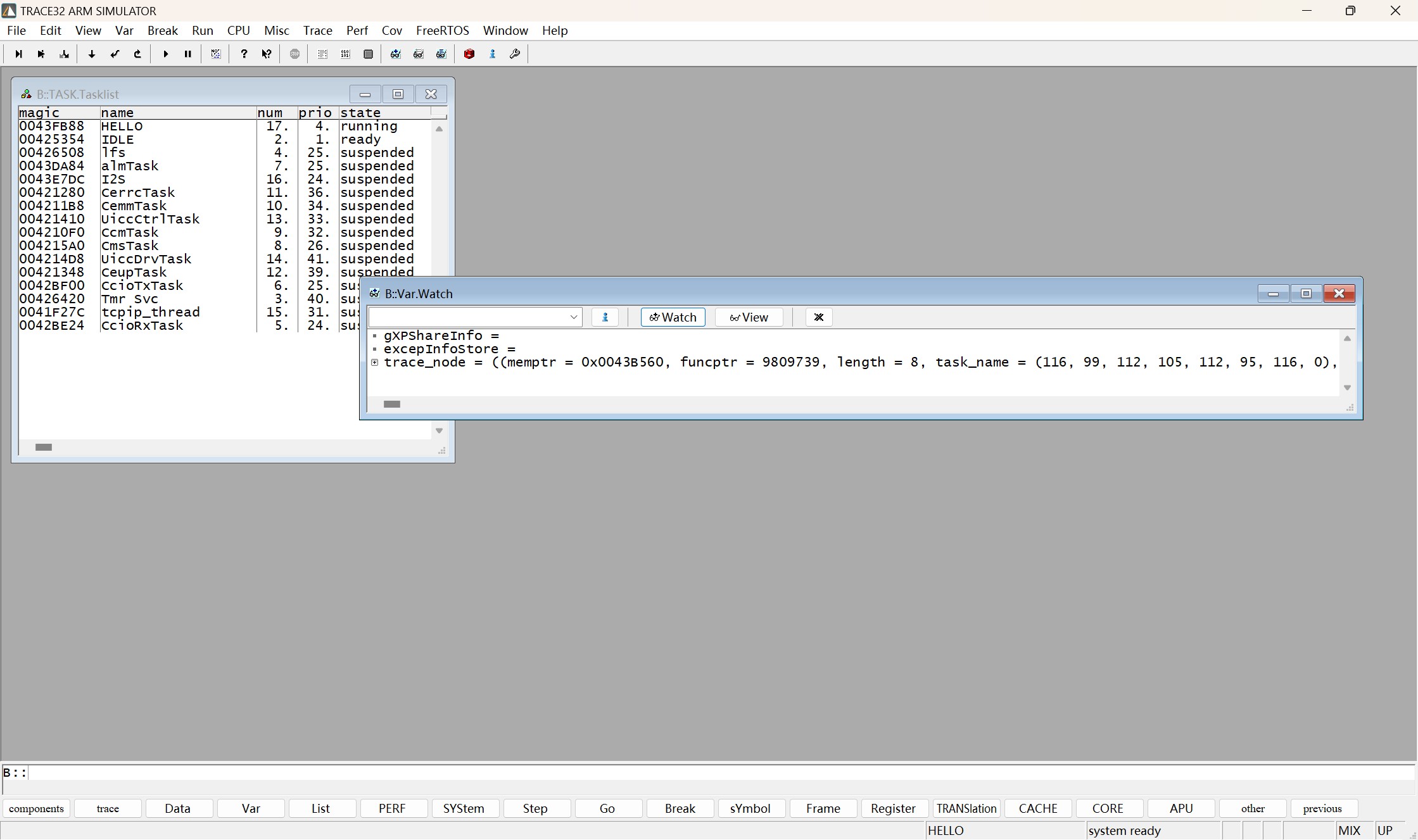

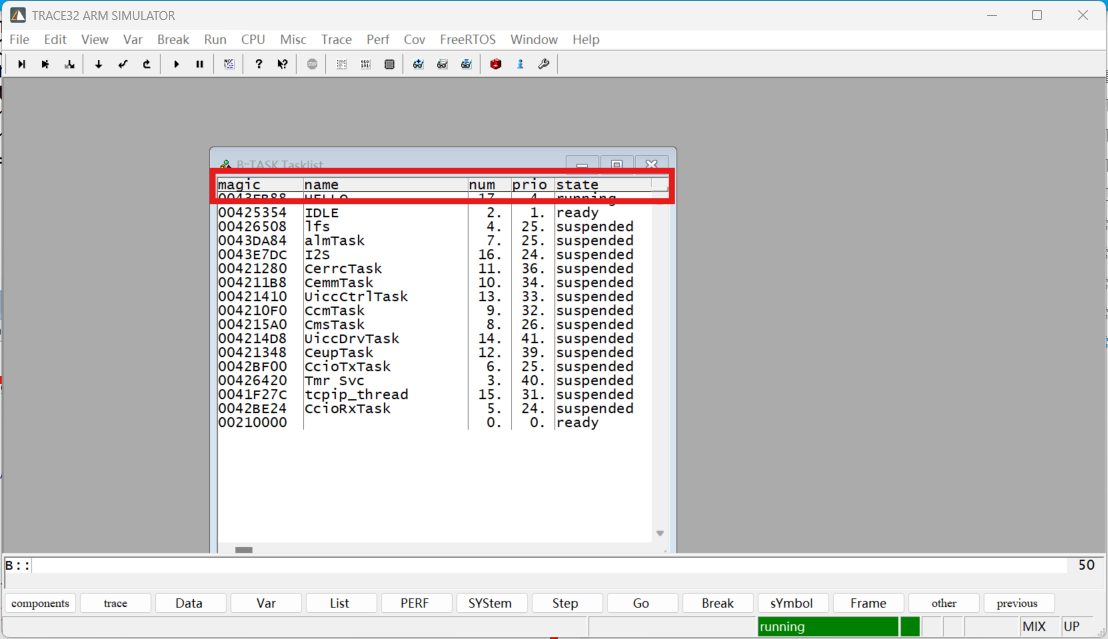

左侧窗口展示了系统中各个任务的详细信息，包括 magic（魔术值）、name（任务名称）、num（任务编号）、prio（任务优先级） 和 state（任务状态）。
例如，HELLO 任务处于 running（运行）状态，优先级为 4；IDLE 任务处于 ready（就绪）状态，优先级为 1；其他任务（如 lfs、almTask 等）多处于 suspended（挂起）状态，且各自拥有不同的优先级数值。
检查是否有任务处于异常状态：例如，如果某个任务长时间处于 “运行” 状态但没有任何进展，或者大量任务处于 “挂起” 状态且无法恢复，这可能是软件异常的一个迹象。
监视关键变量¶

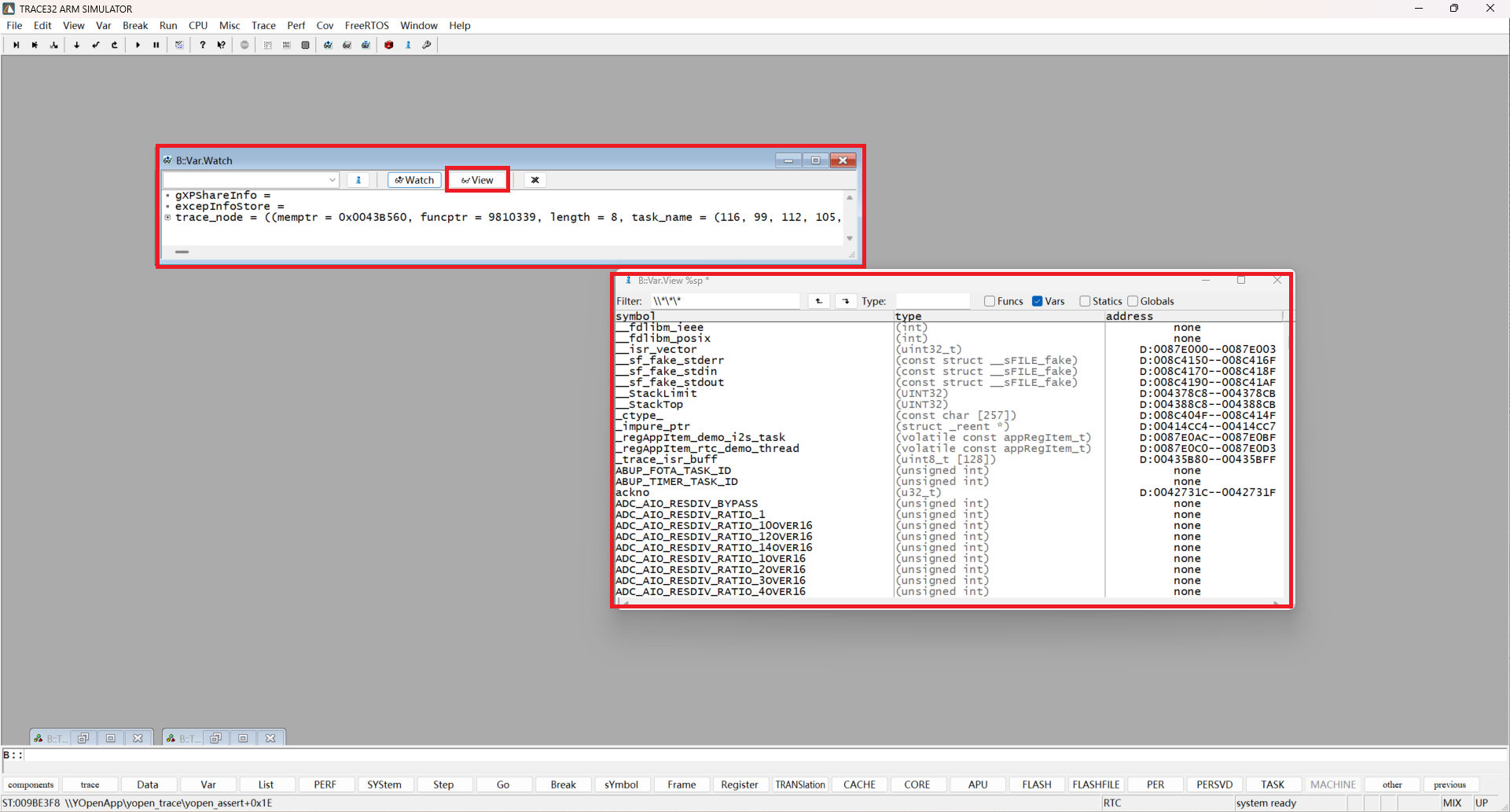

此窗口用于监视程序中的变量，可以添加可能与异常相关的关键变量到监视列表中，点击变量窗口的view选项展开变量详细信息。
这些变量可能包括计数器、标志位、指针等。通过监视这些变量的值，可以通过添加变量了解程序的运行状态。例如，如果一个计数器的值超出了预期范围，或者一个指针指向了非法的内存地址，这可能意味着程序出现了问题。
分析寄存器和内存¶
查看寄存器状态

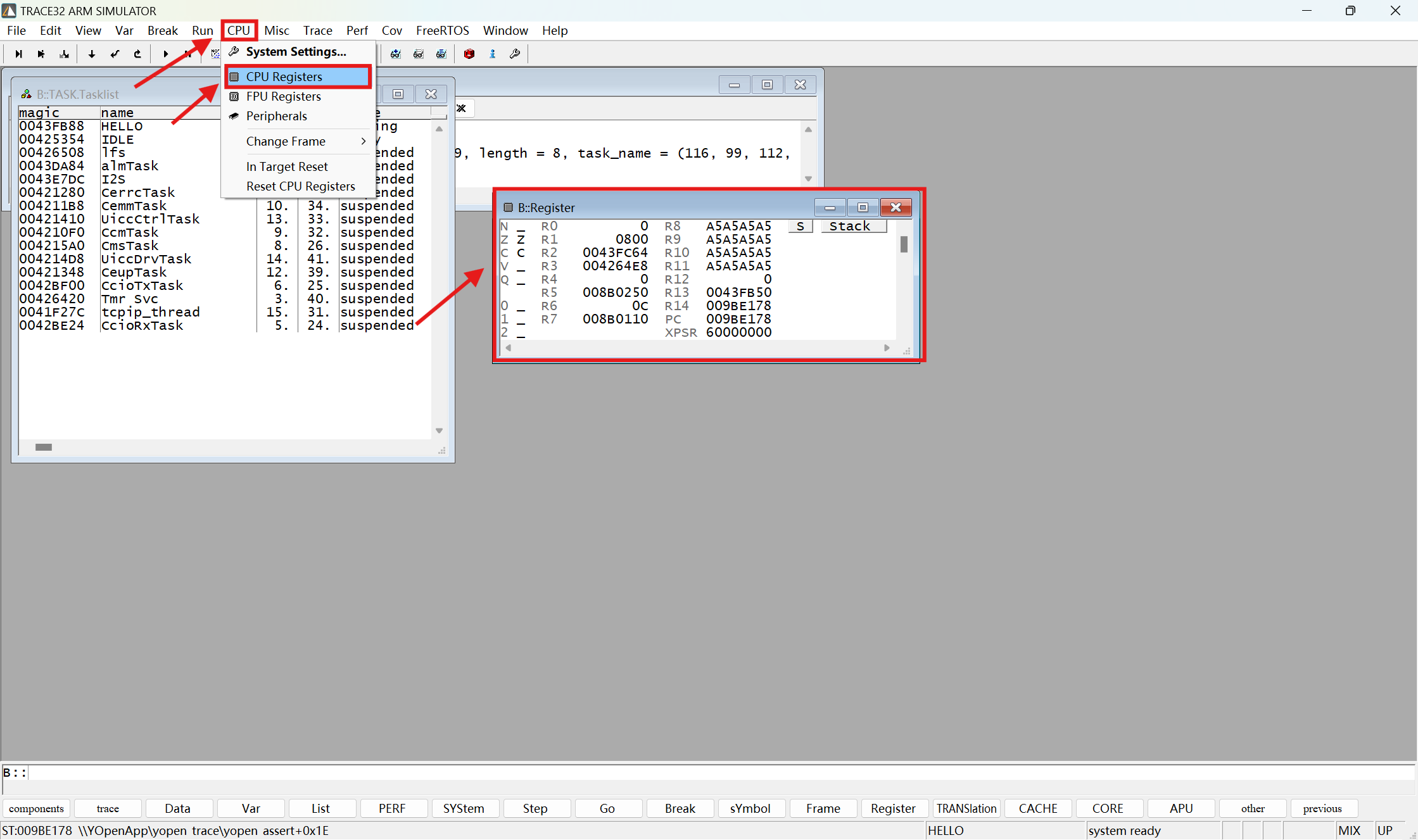

点击 CPU → Register 查看寄存器状态
程序计数器指向当前正在执行的指令地址，如果它的值异常，可能意味着程序的执行流程出现了问题。栈指针指向当前栈的顶部，如果它的值超出了栈的范围，可能会导致栈溢出。链接寄存器保存了函数调用返回的地址，如果它的值不正确，可能会导致函数无法正常返回。
检查内存内容

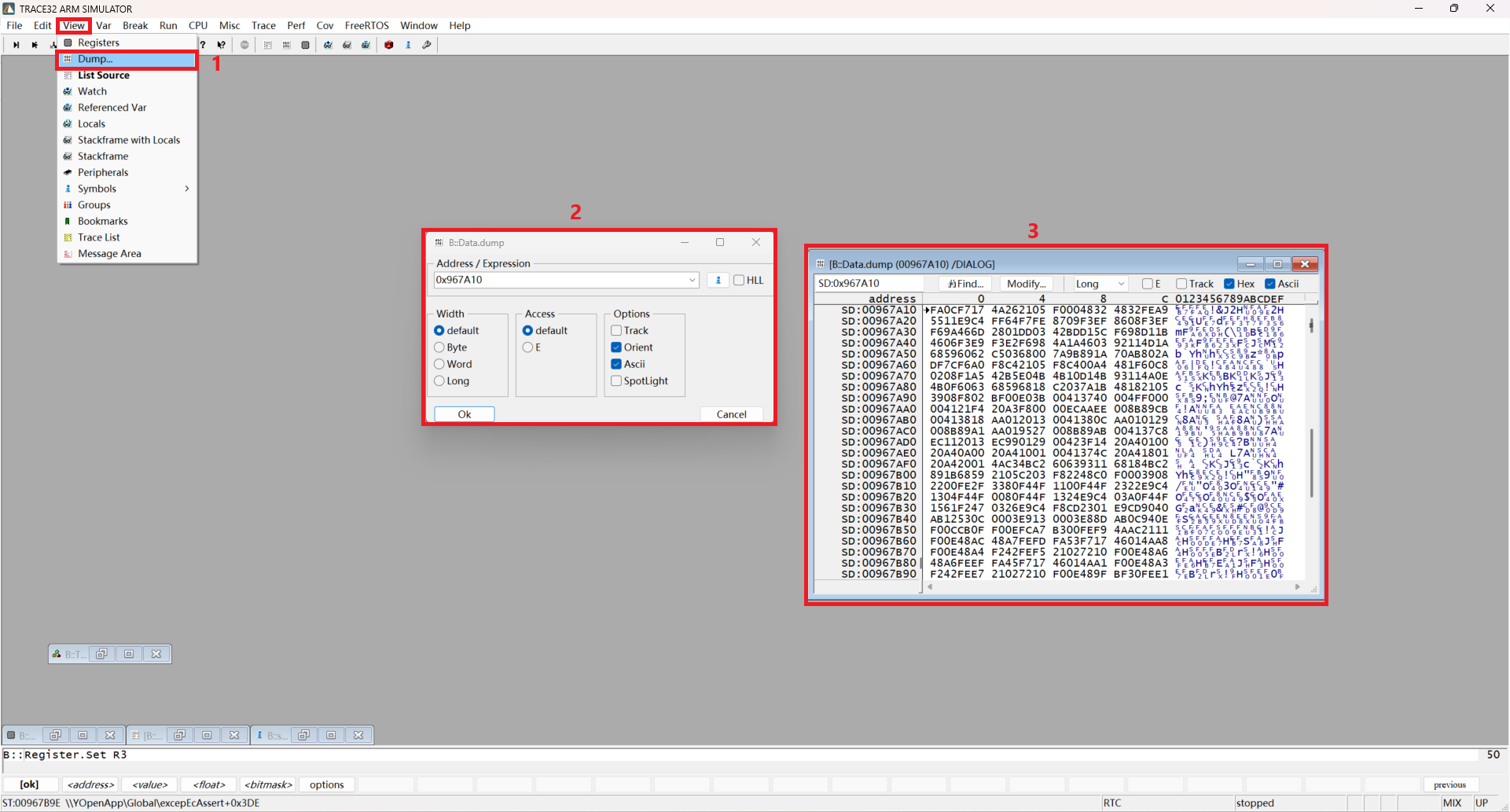

点击 View → Dump查看内存状态
-
Address / Expression：用于输入要查看的内存地址或表达式，指定数据转储的位置。
-
Width：设置数据显示宽度：
- default：默认宽度（依系统或上下文自动确定）。
- Byte：以字节为单位显示。
- Word：以字为单位显示。
-
Long：以长字为单位显示。
-
Access：设置访问方式：
- default：默认访问方式。
-
E：特定访问模式。
-
Options：设置显示选项：
- Track：勾选后持续跟踪数据变化。
- Orient：调整显示格式或方向。
- Ascii：以 ASCII 码显示数据，便于查看字符内容。
- SpotLight：突出显示特定数据。
输入关键内存地址（如程序关键数据区、堆栈地址），查看内存内容是否被篡改、有无越界访问（如栈溢出导致栈外内存被改写）。若某块内存数据异常，结合代码逻辑分析是否为死机诱因。
查看调用栈信息¶

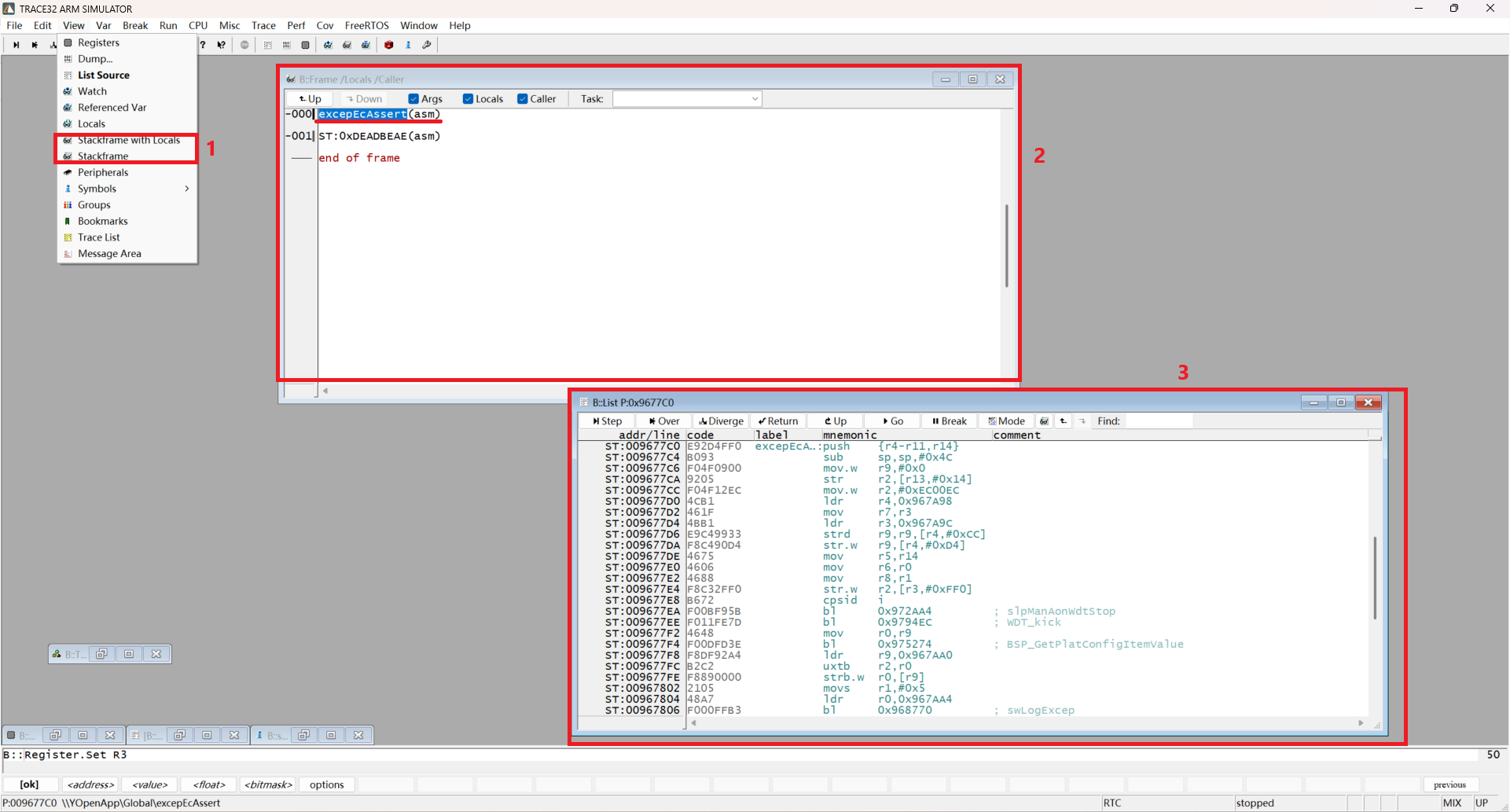

点击 View → Stackframe with Locals /Stackframe查看调用栈信息
- Stackframe with Locals:除了展示函数栈帧的基本结构（如返回地址、栈帧指针等），还会显示当前栈帧内的 局部变量 及其值。
- Stackframe:主要展示栈帧的基本信息（如调用层级、栈帧地址范围等），不包含局部变量的具体内容。
调用栈中会显示程序执行过程中各个函数的调用关系，通过分析调用栈，可以确定程序死机时所处的位置和相关的函数调用路径。
函数查找¶

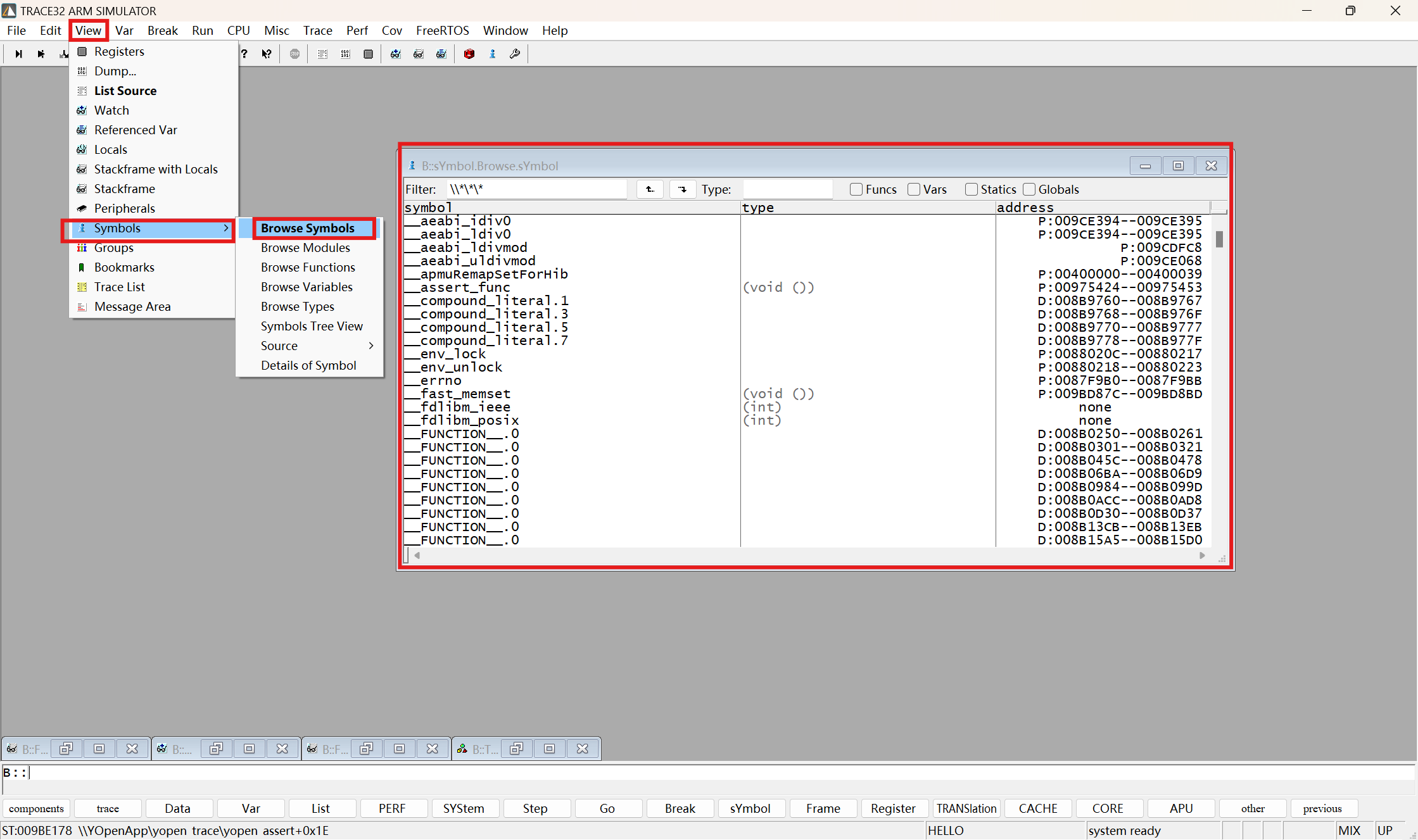

点击 View → Symbols进行函数查找

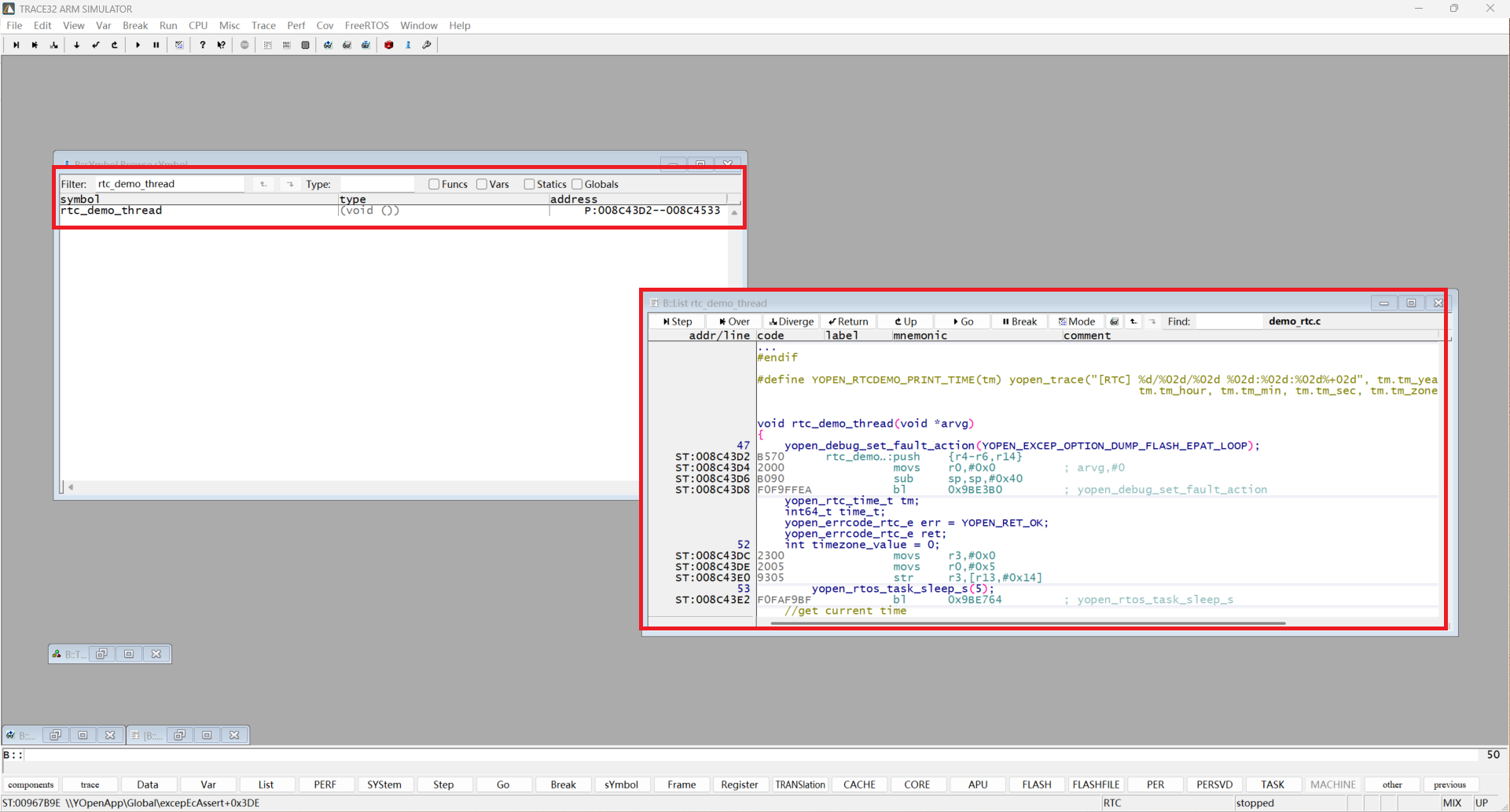

输入函数名称，双击可以直接跳转到其起始汇编地址，查看函数详情
